Ładowacz czołowy 3 sekcyjny Yanmar FX335D

[piotrbpm]

Prace idą okropnie wolno ,dłuższy czas zastanawiałem się jak wykonać szybko złącze przeglądałem wiele rozwiązań i ...poległem .Oczywiście wszystko ładnie wygląda na papierze i gdzieś na filmikach jednak w warunkach domowych tylko wydaje się łatwe.Osiowość otworów względem ramy ramion i ciągnika jest trudna do zachowania .
Zrobiłem kiedyż sporo projektów które nie wyszły i zmarnowałem tylko materiał,teraz mam odrobinę więcej wiedzy aby nie popełniać szeroko rozwiniętych pomysłów aby potem nie żałować .
Na rzecz stabilności i wytrzymałości zrobiłem tak bez szybko złącza oraz bez samo poziomowania (biednie ale możliwe że będzie mocny i wytrzymały )

[k_sit]

Jak masz to teraz to jeszcze może być zdejmowalny . Obspawaj dokoła te blachy skręcane kątownikiem z trzech stron by utworzyć gniazdo dla stabilności skręcisz śrubami. Z przodu u spawaj gniazdo dla poprzeczki i też dodatkowo skręcane. Z po boku do tych blach (wieżyczki ) wspawaj mocowania podpór dla zdejmowania . Jakieś nie jasność wyjaśnię ci telefonicznie.
Moja propozycja taka obrazowa jak rozmawialiśmy .

[piotrbpm]

Rozwiązanie dość ciasne jestem z natury pesymista więc zakładam najgorsze że się nie uda i będzie krzywo .
Dziś założyłem podstawę na traktor ,nie wiem po co to człowiek maluje jak przy zakładaniu i tak się porysowało i po obijało :/
Do przeróbki światła pozycja kierunek bo koliduję z wieżyczkami ,z tyłu mam już przygotowane otwory do odciągu tylnego .

[k_sit]

Skoro tak uważasz. Światła daj w pion .

[piotrbpm]

Światła w pion są



Wykonałem odciągi na tył , symboliczne bez szaleństw z jednym małym defektem który uniemożliwi mi zwężenie max kół tylnych bo płaskownik 60x15 leci obok koła 10cm .

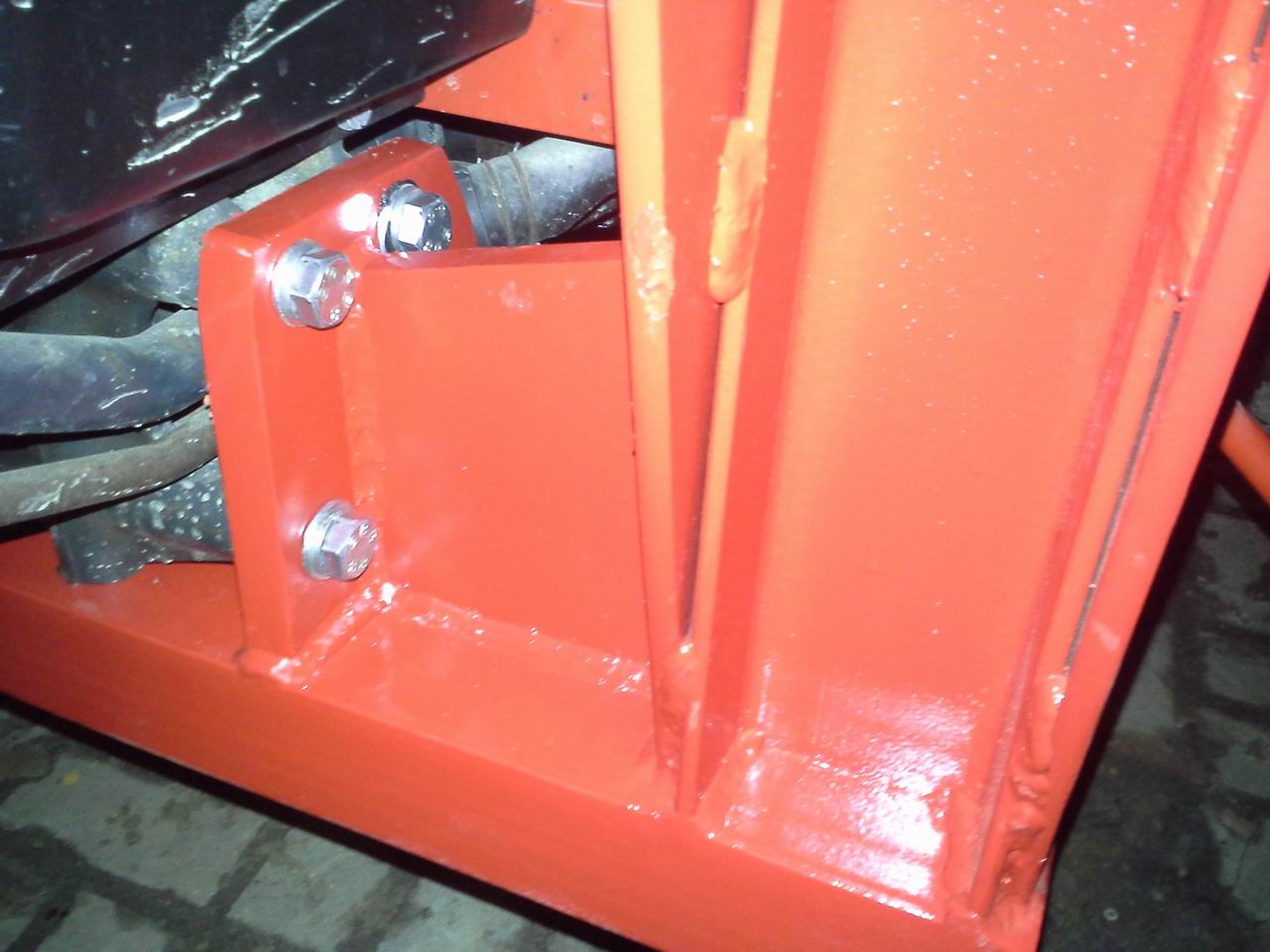

Poczyniłem też troszkę w mocowaniu kolumn i rozpórce między nimi .

[piotrbpm]

Dziś zastanawiałem się jak wyprzeć o przód mocowanie ,jest kilka pomysłów + jeszcze do tego zderzak przedni który jest nie zbędny przy podjeżdżaniu do przyczepy .



Na środku z jedną podpora aby nie zasłaniać świateł czy z dwóch stron ale będzie przysłaniać lekko światła


Do tego korci mnie aby rozdzielacz wyrzucić na zewnątrz i kupić joystick na linki .

[ukasso]

Przy traktorach z kabiną nie widzę innego wyjścia niż montaż rozdzielacza na zewnątrz. Po co wchodzić z plątaniną przewodów do środka, jak mogą być tylko dwie cienkie linki. dodatkowo możesz sobie łatwo zrobić trzecią sekcję uruchamianą przyciskami na joysticku. Na allegro są gotowe zestawy do tura z elektrycznie sterowanym dzielnikiem strumienia jako trzecia sekcja. Dodatkowo wyjścia z rozdzielacza zrób na szybkozłączkach i będziesz miał pięknie wyprowadzona hydraulikę nie tylko do tura, ale z szybkim przepinaniem innych urządzeń (np do pługa do odśnieżania itp...).

[piotrbpm]

Szkoda że dopiero teraz za 4500zł sam tur
http://olx.pl/oferta/yanmar-fx-32-4x4-C ... b70935ffd2

[piotrbpm]

Poczyniłem znaczne postępy .
Zamówiłem u tokarza tuleje które wspawałem potem w profil 120x60x4
Jeśli chodzi o to czym wierciłem to za namową Krzycha zakupiłem wiertła koronowe do metalu coś około 135zł .W walizce jest kilka rozmiarów i pod niej zamówiłem tuleje.Mocowanie do kolumn na sworzeń fi 30 dlatego środek tuleje mają fi 34 ,te mniejsze mają fi 28

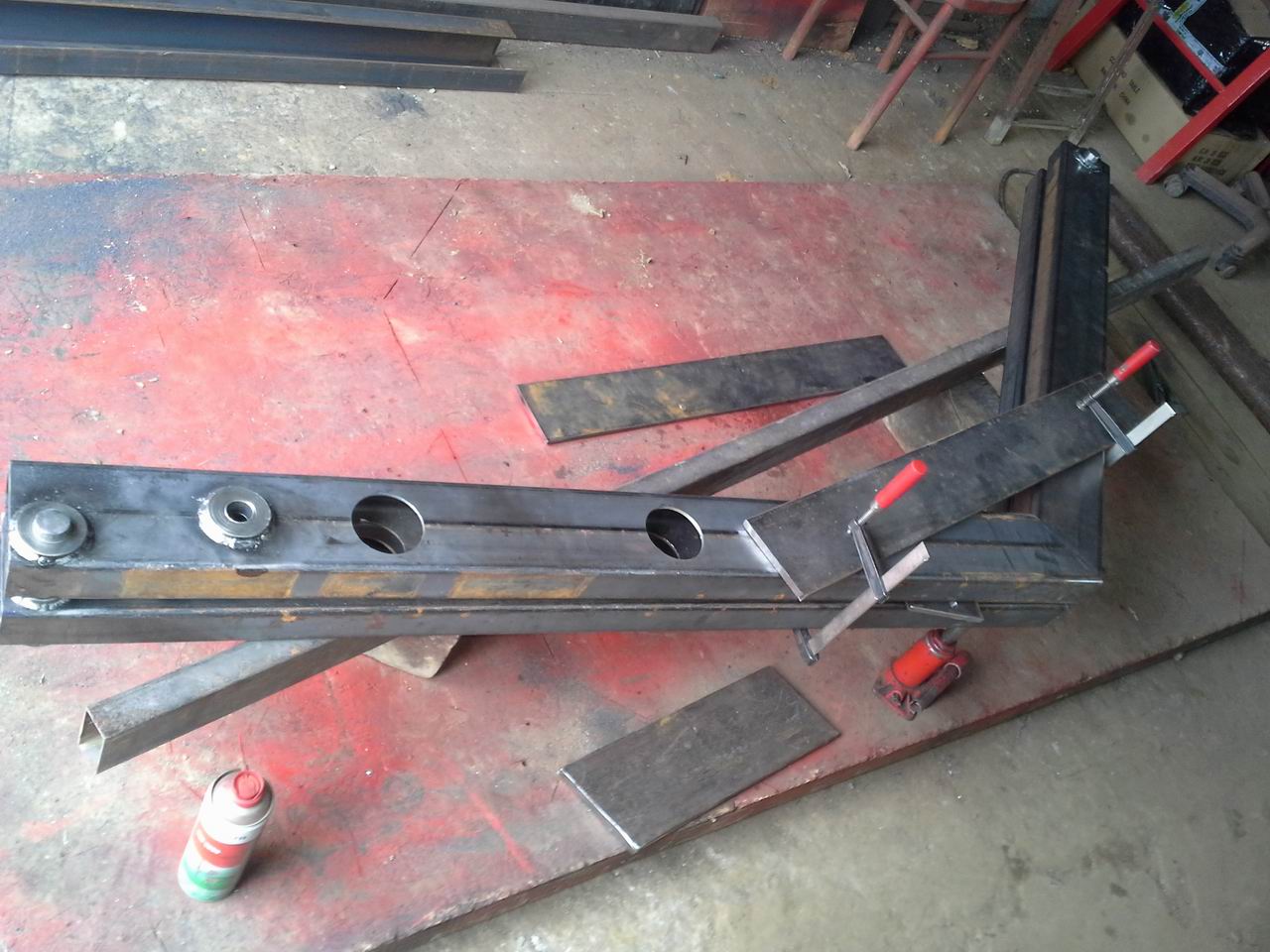

Tu już wspawane ,zewnątrz duże mają fi 51 a te mniejsze fi 44 bo taki rozmiar był w walizce ,zależało mi też aby ścianka miała pow 5 mm (jest 8mm)

Najgorzej było z dużym otworem fi 76 do tego odkupiłem rurę 3" bo to właśnie ten wymiar.

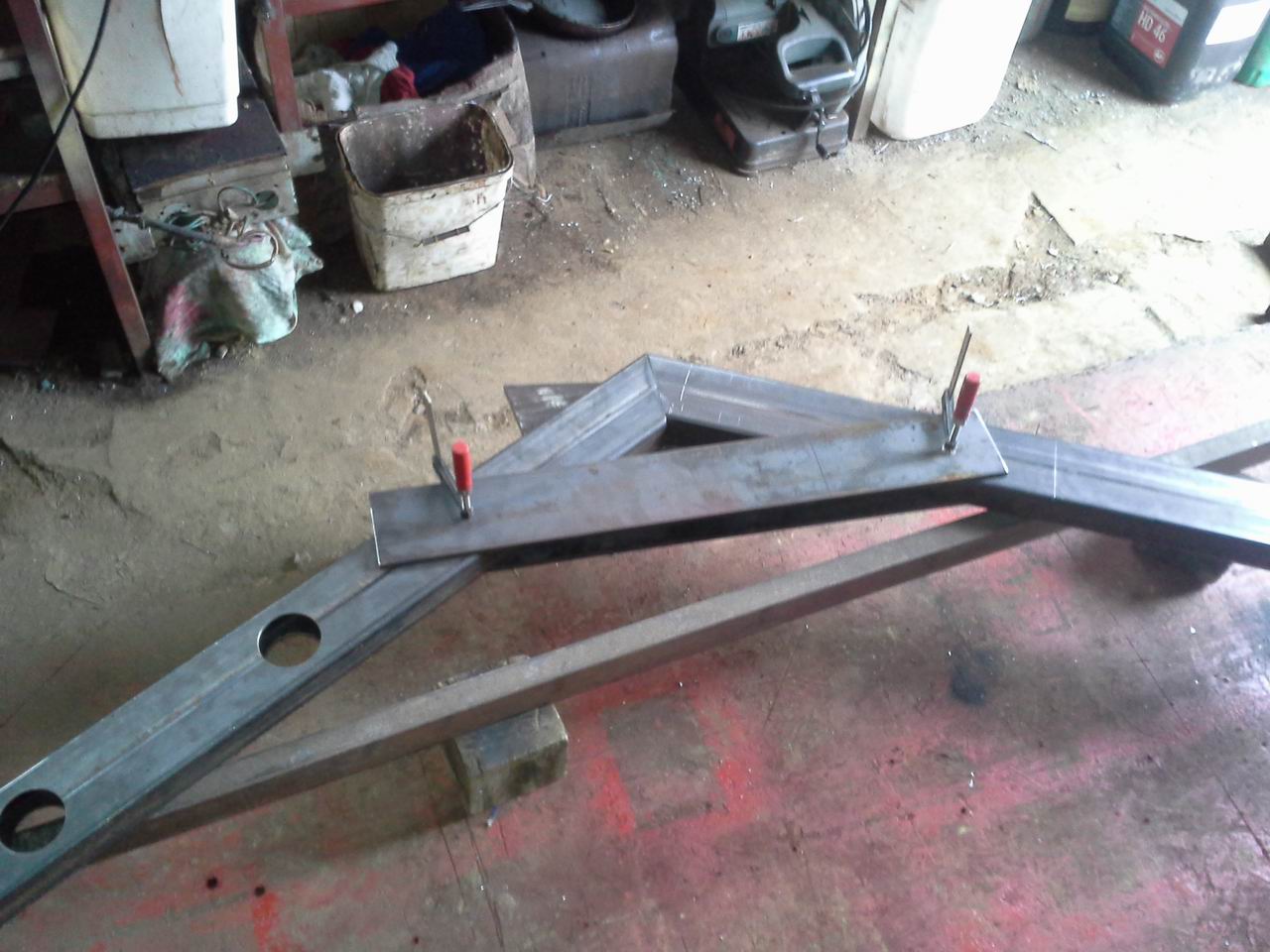

Spawanie na prostym do tego przymocowałem i ścisnąłem jak się tylko dało aby nie pokrzywiło

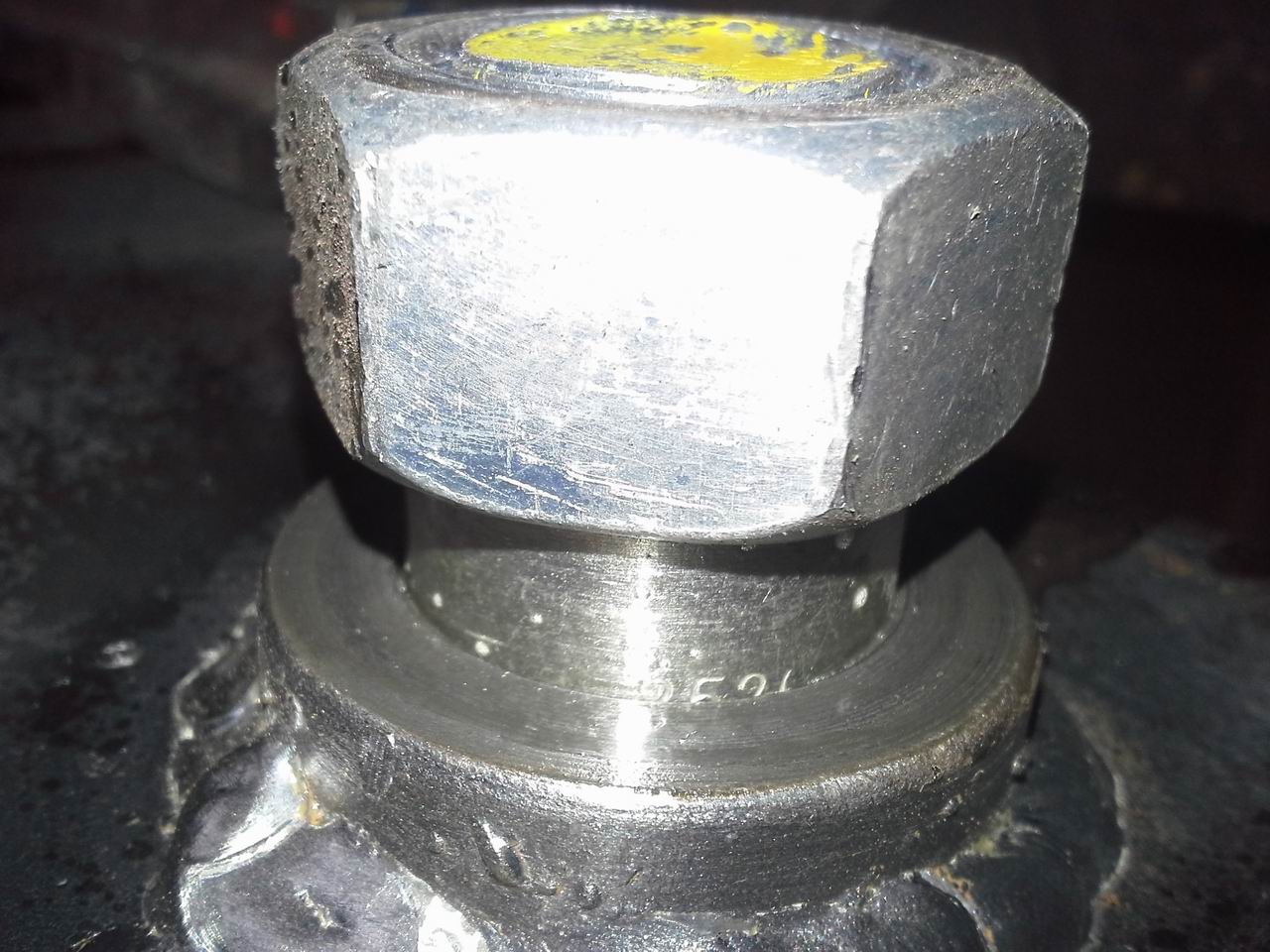

Tutaj przy pomocy śruby M24 wprasowywałem tulejki (zakupiłem na allegro coś około 3zł/szt) Tulejki mają zew fi 34 a wewnątrz fi 30 ,te mniejsze po zew mają fi 28 a wewnątrz fi 25



Aby zrobić równo przy spawaniu drugiego ramienia zabiłem sworznie na końcach i spawałem

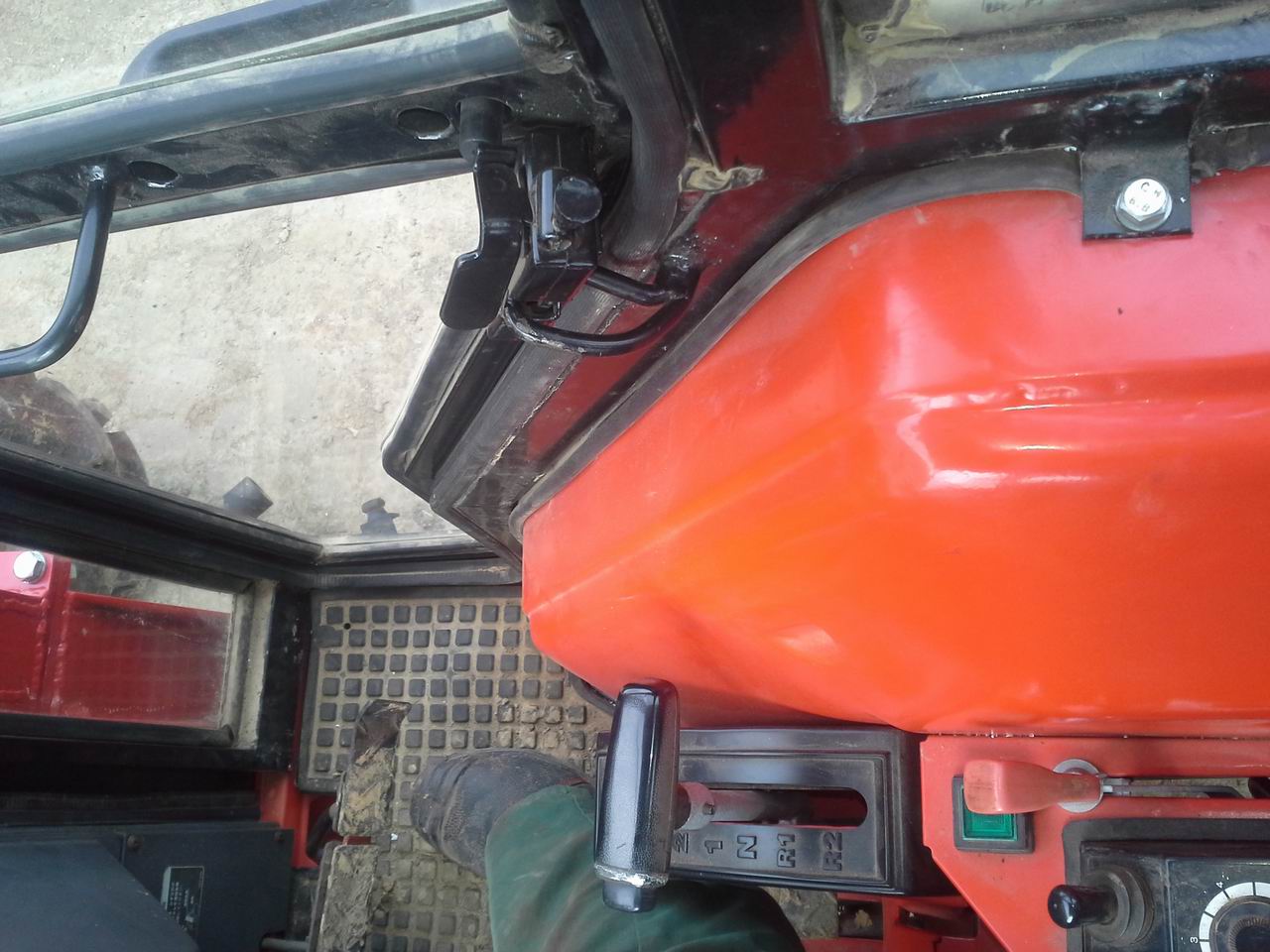

Zakupiłem już rozdzielacz dwu sekcyjny oraz joystick z przyciskiem .Przymierzałem po prawej stronie gdzie tu go wcisnąć i mam problem .
Niestety w tym modelu zmiana kierunku jazdy jest realizowana poprzez skrzynie powershift dlatego ciężko będzie operować jedną ręką joystick oraz manetkę skrzyni.Wpadłem na szalony pomysł aby joystick od ładowacza dać na lewą dłoń .Dzięki temu będę mógł bez odrywania ręki podnosić i zmieniać kierunek jazdy (leworęczny nie jestem ale to kwestia przyzwyczaić się )

Wykonałem też prostą rozpórkę od wieżyczek

Wyparcie na przód chciałbym zrobić aby w przyszłości można zamontować obciążniki niestety jest bardzo mało miejsca do tego skręt kół jest spory a koło bardzo blisko po skręcie dochodzi do ramy

[k_sit]

Jaka tam namowa pytałeś czym wywierciłem. Więc poprostu powiedziałem Ci swój sposób i jakie rozwiązanie. Odnośnie wsparcia wieżyczek przykręć blachy do ramy a profil wyprowadź ok 10 cm przed osią przednia wtedy kola powinny omijać mocowanie (patrzą od przodu a z góry takie wyciągnięte "z").Przednia rama zostanie wolna i gotowa na przymocowanie obciążenia wedle uznania. Coś takiego ja zastosowałem u siebie. Jak coś napisałem nie zrozumiale wyjaśnię Ci telefonicznie.
